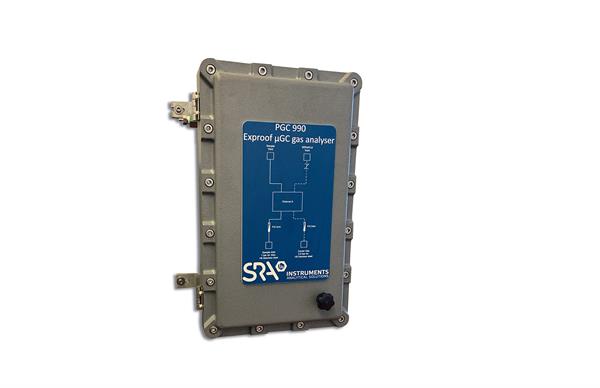

Il microgascromatografo da processo SRA μPGC 990 integra la tecnologia Agilent MicroGC in un sistema certificato ATEX, progettato per l'analisi online e continua della composizione dei gas e del potere calorifico. Ingegnerizzato per operare in ambienti industriali critici e reti di distribuzione, il sistema garantisce la massima affidabilità metrologica e una completa automazione.
Il μPGC 990 è una piattaforma modulare e flessibile disponibile in due configurazioni principali:
- Energy Meter: versione metrologica per la determinazione del potere calorifico (usi fiscali e transazionali) in conformità alle normative vigenti.
- Custom Analytics: configurazioni personalizzate per analisi chimiche specifiche, monitoraggio di impurità, composti dello zolfo, VOC o miscele complesse.
Tutte le versioni condividono la medesima architettura hardware e software, differenziandosi solo per la configurazione dei canali analitici.
Ogni canale è un'unità cromatografica completa e indipendente, progettata per operare in parallelo.
Il numero di canali (da 1 a 4) viene definito in base alla complessità della matrice gassosa e agli obiettivi analitici. Esempi di configurazioni e relative applicazioni analitiche:
- 1 Canale: Analisi mirata di singoli parametri o famiglie di composti. Es. Monitoraggio di VOC o gas permanenti in impianti pilota
- 2 Canali: Analisi simultanea dei componenti principali e delle impurità. Es. Analisi della qualità del biometano (componenti principali e contaminanti)
- 3 Canali: Processi complessi multi-flusso e multi-reazione. Es. Analisi del gas naturale
- 4 Canali: Configurazioni energy meter avanzate o multi-gas personalizzate. Es. Analisi del gas naturale inclusi odorizzanti (THT/TBM)
Software di gestione
Sono disponibile due pacchetti software distinti per soddisfare le diverse esigenze di laboratori e impianti.
- Software proprietario SRA Soprane CDS (R&S, online e laboratorio). Consente massima flessibilità nella definizione dei metodi, gestione di sequenze complesse e multi-flusso, controllo di valvole e pompe, diagnostica dettagliata e gestione di allarmi.
- Agilent PROstation Web Server (Processo Industriale). Basato su interfaccia web residente sulla scheda madre, consente l'accesso IP da qualsiasi dispositivo (PC, tablet, smartphone) senza software dedicato. Perfetto per il monitoraggio 24/7 di processi industriali e l'integrazione SCADA/PLC, permette il controllo totale dello strumento (start/stop), programmazione di sequenze, visualizzazione dati in tempo reale, diagnostica remota e gestione allarmi.
Standard di analisi gas e conformità - Normativa Italiana - Standard Iternazionali
- UNI ISO 11885 Analisi del gas naturale
- UNI/TS 11537 Qualità del biometano
- UNI 7133-2 Odorizzazione del gas (THT, TBM)
- UNI EN ISO 2614 Analisi dei terpeni
-
ISO 6976:2016 Calcolo del potere calorifico
- OIML R140 Requisiti metrologici per contatori di energia
- MID 2014/32/EU Direttiva sugli strumenti di misura
- EN 16726:2025 Qualità del gas – gruppo H
- EN 16723-1 Immissione di biometano nella rete del gas.
Caratteristiche principali
- Velocità di analisi: < 60 sec. a 600 sec. (multicanale simultaneo)
- Ripetibilità (Accuratezza): < 1% RSD
- Limite di Rilevabilità (LOD): Fino a 0,5 ppm (livelli sub-ppm)
- Range Dinamico: 6 ordini di grandezza (da ppm al 100%)
- Continuità Operativa Operatività: 24/7 con manutenzione minima
- Comunicazione e integrazione industriale: Industry 4.0 ready. Connettività Ethernet LAN, protocolli Modbus TCP/IP e Modbus RTU, I/O Analogici/Digitali (ingressi e uscite 4–20 mA e I/O digitali per allarmi, stato e controllo), SCADA, PLC, DCS e trasferimento dati automatico via FTP.
Configurazioni chiavi in mano:
- Analizzatore ATEX Micro-PGC ODO: conforme alla normativa UNI 7133-2:2023.
Consente il monitoraggio continuo di THT e TBM per garantire sicurezza e conformità nelle reti di gas naturale e biometano
- Analizzatore ATEX Micro-PGC NG+H2: conforme alla norma OIML R 140.
Consente il monitoraggio continuo della qualità e del potere calorifico del gas naturale e dei suoi blend con idrogeno
- Analizzatore ATEX Micro-PGC Bio-CH4: conforme alla normativa UNI/TS 11537:2024.
Consente il monitoraggio continuo della qualità del biometano e il calcolo fiscale del potere calorifico.
