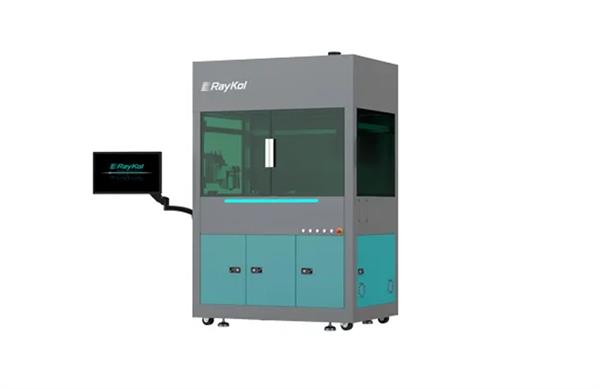

La piattaforma Raykol DRQ-B è un sistema robotizzato avanzato progettato per automatizzare completamente la fase finale della preparazione del campione: la concentrazione sotto flusso di azoto e la filtrazione.
I metodi manuali tradizionali di evaporazione richiedono un monitoraggio costante e continuo da parte dell'operatore per evitare di superare il punto di "endpoint". Il DRQ-B elimina questa criticità integrando in un unico protocollo unmanned l'evaporazione, l'aggiunta dello standard interno, l'aggiustamento del volume finale e la filtrazione direttamente nel vial cromatografico.
Utilizzato in modalità stand-alone o accoppiato in serie al modulo estrattivo Raykol DRQ, lo strumento minimizza gli errori umani, abbatte i tempi di manipolazione del campione e protegge la salute del personale di laboratorio azzerando l'esposizione ai vapori dei solventi organici.
Caratteristiche Principali
- Workflow unico integrato: esecuzione in totale autonomia di concentrazione con azoto, dispensazione dello standard interno, ricostituzione del volume e filtrazione.
- Controllo intelligente dell'endpoint: sensori ottici dedicati per monitorare con precisione millimetrica l'avvenuta evaporazione, garantendo la massima ripetibilità del volume finale.
- Gli aghi per l'azoto scendono in modo coordinato seguendo il livello del liquido nel tubo, massimizzando l'efficienza dell'evaporazione e riducendo il consumo di gas.
- Filtrazione automatica in linea: sistema robotizzato che convoglia l'estratto purificato attraverso filtri a siringa monouso direttamente nel vial finale da 2 mL per GC o LC.
- Azzeramento del Carry-Over: utilizzo di linee di dispensazione dedicate e protocolli rigorosi di lavaggio automatico degli aghi tra un lotto e l'altro.
- Modularità ed espandibilità: perfetta integrazione software e hardware con la workstation DRQ per creare un flusso di lavoro automatizzato "end-to-end" per il metodo QuEChERS.
Campi di Applicazione
La piattaforma Raykol DRQ-B si colloca come tassello fondamentale per l'automazione dei laboratori accreditati nei settori.
- Analisi dei residui di pesticidi: ottimizzazione del clean-up e della concentrazione degli estratti di frutta, verdura e cereali prima dell'iniezione in spettrometria di massa (GC-MS/MS, LC-MS/MS).
- Controllo dei farmaci veterinari: gestione automatizzata del delicato step di evaporazione del solvente ed esatta ricostituzione della fase mobile per matrici di origine animale.
- Analisi tossicologiche e forensi: concentrazione controllata e standardizzata di estratti biologici contenenti composti termolabili o volatili suscettibili di degradazione analitica.
Specifiche Tecniche
- Tecnologia di evaporazione: flusso di azoto accoppiato a riscaldamento a secco controllato.
- Accuratezza del volume: sensori ad alta precisione per l'aggiustamento del volume finale.
- Modulo di filtrazione: gestione automatica di filtri a siringa standard.
- Contenitori finali: trasferimento diretto in vial cromatografici standard da 2 mL.
Software SagaCity OS
Entrambi i moduli Raykol DRQ e DRQ-B sono gestiti dall'intuitiva piattaforma software SagaCity OS, un ambiente grafico evoluto sviluppato per semplificare la configurazione dei metodi e garantire il monitoraggio in tempo reale di ogni singola fase del processo di preparazione.
- Interfaccia drag-and-drop: programmazione visuale dei metodi che consente di trascinare e concatenare i singoli moduli operativi (dosaggio, agitazione, centrifugazione, evaporazione, filtrazione) in sequenze logiche personalizzate.
- Editor grafico dei rack: visualizzazione in tempo reale della mappa dei campioni, con codifica cromatica dello stato di avanzamento di ciascun vial (es. in elaborazione, completato, errore).
- Controllo dei parametri critici: monitoraggio costante e visualizzazione su grafici temporali della temperatura dei moduli di raffreddamento, della velocità della centrifuga (rpm) e della pressione del flusso di azoto.
- Tracciabilità e data integrity: generazione automatica di log di sistema e report di marcia dettagliati non modificabili, ideali per soddisfare i requisiti di conformità dei laboratori accreditati.
- Libreria di metodi standard preinstallati: accesso immediato a protocolli pre-ottimizzati per i metodi ufficiali QuEChERS (EN 15662, AOAC 2007.01) e per le principali applicazioni di screening di pesticidi e farmaci veterinari.
- Diagnostica e monitoraggio remoto: sistema di alert intelligente che notifica l'operatore in caso di anomalie (es. esaurimento dei solventi o deviazioni di pressione) e permette il controllo dello stato dello strumento tramite rete locale.
