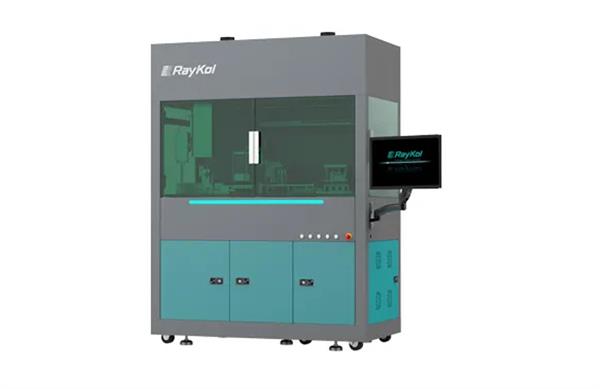

Il sistema Raykol DRQ è un'innovativa piattaforma progettata per automatizzare integralmente il metodo QuEChERS, eliminando qualsiasi intervento manuale dopo la pesata del campione.
Grazie a un design compatto e cabinato dotato di sistema di aspirazione integrato, lo strumento ottimizza gli spazi in laboratorio e salvaguarda la salute degli operatori riducendo drasticamente l'esposizione ai solventi organici.
La piattaforma DRQ gestisce in totale autonomia tutte le fasi cruciali del protocollo di sample-prep: il dosaggio dei liquidi, l'agitazione, la centrifugazione e la separazione delle fasi.
Per i laboratori che richiedono un flusso di lavoro "end-to-end", il sistema può essere combinato con la piattaforma DRQ-B, integrando così anche le fasi successive di concentrazione, aggiunta dello standard interno, aggiustamento del volume e filtrazione finale direttamente nel vial cromatografico.
Caratteristiche Principali
- Automazione totale: dalla manipolazione del campione fino all'ottenimento dell'estratto pronto per il clean-up o l'analisi.
- Configurazione a elevata capacità: rack fino a 60 posizioni per rispondere alle routine analitiche ad alta produttività.
- Fluidica avanzata: 6 canali indipendenti per solventi e dispensazione dei liquidi ad alta precisione.
- Modulo di "capping" efficiente: innovativo design a doppio canale per l'apertura e la chiusura automatizzata dei tubi, che azzera le operazioni manuali e i rischi di contaminazione incrociata.
- Agitazione e centrifugazione integrate: modulo di oscillazione ad alta efficienza per una perfetta estrazione cinetica e centrifuga refrigerata integrata in grado di raggiungere i 5.500 rpm.
- Controllo termico e sicurezza: modulo di raffreddamento dedicato per gestire l'esotermia generata dalle miscele saline QuEChERS e cappa protettiva incorporata.
- Software SagaCity OS: interfaccia grafica intuitiva per lo sviluppo dei metodi, il tracciamento dei campioni e il monitoraggio da remoto.
Campi di Applicazione
Il sistema Raykol DRQ risponde perfettamente ai requisiti normativi ufficiali e si applica principalmente nei seguenti settori.
- Sicurezza alimentare: determinazione multi-residuo di oltre 200 tipologie di pesticidi e loro metaboliti in matrici vegetali (frutta e verdura) e alimenti complessi.
- Analisi dei residui di farmaci veterinari: estrazione automatizzata di contaminanti e farmaci zootecnici da tessuti animali e prodotti derivati.
- Controlli ambientali: preparazione rapida e standardizzata di campioni di suolo o matrici biologiche per lo screening di microinquinanti organici.
I metodi automatizzati sul sistema DRQ seguono i requisiti delle principali normative:
- EN 15662 e AOAC 2007.01 per il protocollo QuEChERS
- Standard GB23200.113 e GB23200.121 per l'analisi dei residui di pesticidi nei prodotti alimentari.
Specifiche Tecniche
- Capacità campioni: rack fino a 60 posizioni (batch continui fino a 48 campioni)
- Velocità centrifuga: fino a 5.500 rpm con modulo refrigerato integrato
- Canali solventi: 6 canali dedicati per l'aggiunta automatica dei reagenti
- Compatibilità con puntali monouso e vial standard
- Accoppiamento diretto opzionale con il modulo DRQ-B (workflow unico dall'estrazione al vial per GC-MS / LC-MS).
Software SagaCity OS
Entrambi i moduli Raykol DRQ e DRQ-B sono gestiti dall'intuitiva piattaforma software SagaCity OS, un ambiente grafico evoluto sviluppato per semplificare la configurazione dei metodi e garantire il monitoraggio in tempo reale di ogni singola fase del processo di preparazione.
- Interfaccia drag-and-drop: programmazione visuale dei metodi che consente di trascinare e concatenare i singoli moduli operativi (dosaggio, agitazione, centrifugazione, evaporazione, filtrazione) in sequenze logiche personalizzate.
- Editor grafico dei rack: visualizzazione in tempo reale della mappa dei campioni, con codifica cromatica dello stato di avanzamento di ciascun vial (es. in elaborazione, completato, errore).
- Controllo dei parametri critici: monitoraggio costante e visualizzazione su grafici temporali della temperatura dei moduli di raffreddamento, della velocità della centrifuga (rpm) e della pressione del flusso di azoto.
- Tracciabilità e data integrity: generazione automatica di log di sistema e report di marcia dettagliati non modificabili, ideali per soddisfare i requisiti di conformità dei laboratori accreditati.
- Libreria di metodi standard preinstallati: accesso immediato a protocolli pre-ottimizzati per i metodi ufficiali QuEChERS (EN 15662, AOAC 2007.01) e per le principali applicazioni di screening di pesticidi e farmaci veterinari.
- Diagnostica e monitoraggio remoto: sistema di alert intelligente che notifica l'operatore in caso di anomalie (es. esaurimento dei solventi o deviazioni di pressione) e permette il controllo dello stato dello strumento tramite rete locale.
